Como usar Icarus Verilog en Windows XP

• Obtenga los programas: Icarus Verilog y GTK Wave
• Instale los programas. Para Icarus Verilog es importante que escoja un directorio que no contenga espacios, como "x:\verilog".
• Revise la variable PATH entrando "echo %PATH%" en la consola, y asegurese que los directorios donde instalo los programas aparecen listados. O sea debe incluir algo como "C:\verilog\bin". Si no lo incluye, añadalo con la siguiente instrucción: "set PATH=%PATH%;C:\verilog\bin"
• Desde una consola debe ejecutar el comando

  iverilog -o output_file input_file.v

  para compilar el codigo de verilog y luego correr

  vvp output_file

  para hacer la simulación. Sustituya "input_file.v" por el nombre de su archivo que contiene el código de verilog y "output_file" por el nombre que desee.
• Si incluyó los comandos al sistema $dumpvars y $dumpfile (para entender como se hace esto puede ver los ejemplos de verilog "icounter.v" y "ccounter.v" que estan en la página del curso), el último paso deve haber creado un archivo similar a "file_name.vcd". Este archivo contiene data sobre todas las variables del circuito simulado y puede usarse para generar graficas de las mismas. Para eso, ejecute

  gtkwave file_name.vcd

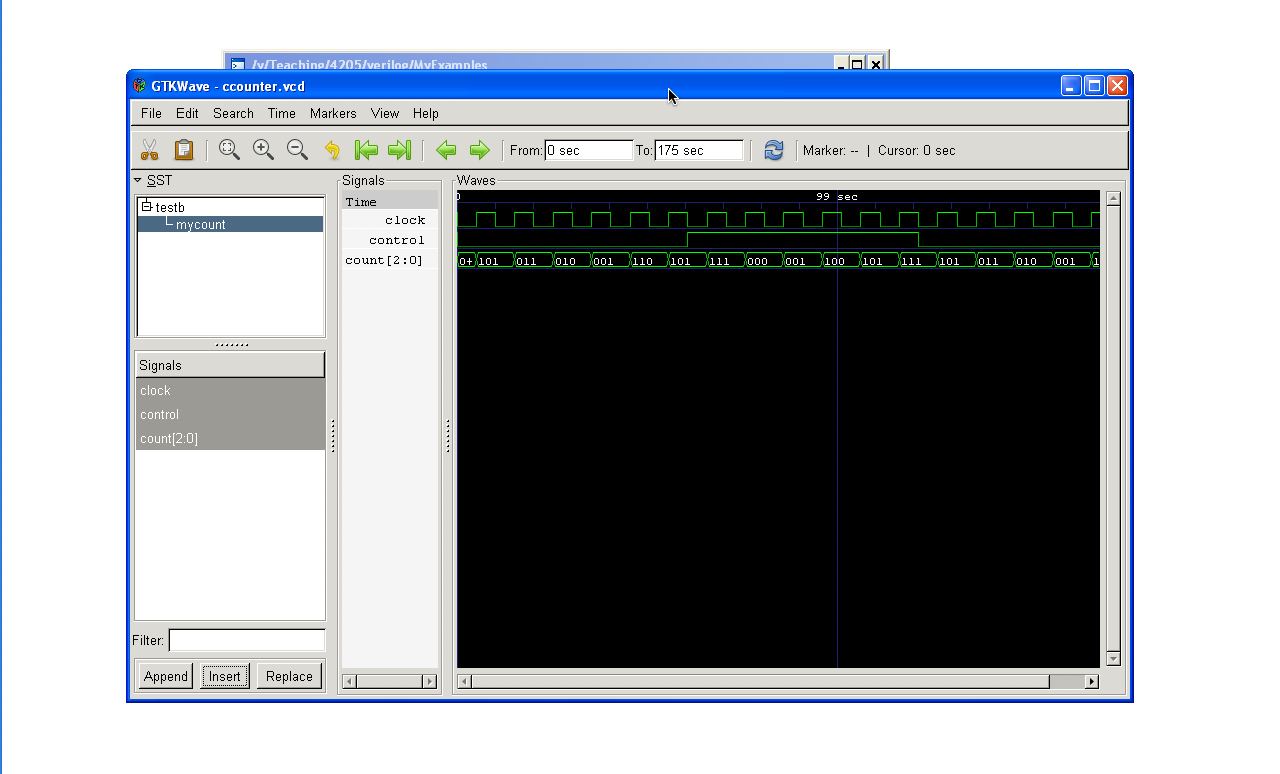

  y escoja las variables que quiere mostrar como muestra esta imagen. Si no ve los nombres de las señales en el panel de la izquierda, puede añadirlas con el menu "Search/Signal Search Hierarchy"
• No he probado estas instrucciones en Windows Vista, pero puede que funcionen.
• Posible error y solución: si al ejecutar iverilog ocurre el siguiente error:

  'c:\program' is not recognized as an internal or external command, operable program or batch file.

  El error aparentemente se debe a que iverilog usa otros programas que no funcionan cuando hay espacios en el "path" donde son instalados. Esto ocurre por ejemplo cuando se instala usando el lugar que el programa de instalacion sujiere como "default", que es "Program Files/Icarus Verilog". La solución es instalarlo en otro directorio, segun indican las instrucciones anteriores. Si, por estar usando las computadoras de un servidor de la universidad como incadel, eso no es posible, puede hacer los siguiente:
  • Copie el folder "lib", localizado en el "folder" donde Icarus Verilog esta instalado, a un "folder" que no tenga espacios en su nombre (como por ejemplo "X:\4205")
  • Ejecute el programa iverilog usando la opción -B

    iverilog -BX:\4205\lib\ivl -o output_file input_file.v

    donde se usa X:\4205 como ejemplo, pero debe ser el "folder" que escojió en el paso anterior.
